JUKI AMS 224EN

JUKI AMS-224EN programmierbare Mustermaschinenparameter:



Modellname	AMS-224EN-HS4530	AMS-224EN-GB4530	AMS-224EN-HS6030	AMS-224EN-GB6030
Anwendung	Mittelschwer bis schwer	Extraschweres Gewicht	Mittelschwer bis schwer	Extraschweres Gewicht
Futterrahmentyp	Monolithischer Vorschubrahmen: (Pneumatische Werkstückklemme)	Vorschubrahmen mit doppeltem Hub: (Pneumatische Werkstückklemme)	Monolithischer Vorschubrahmen: (Pneumatische Werkstückklemme)	Vorschubrahmen mit doppeltem Hub: (Pneumatische Werkstückklemme)
Max. Nähgeschwindigkeit	2500 sti/min (Stichlänge 3 mm oder weniger)
Nähbereich	450 mm (X) × 300 mm (Y)		600 mm (X) × 300 mm (Y)
Einstellbare Stichlänge	{{0}}.1-12,7 mm (0,05 mm Schritt)
Nadelstangenhub	41,2 mm
Anheben des Futterrahmens	Max. 30mm
Hub/Hub des Zwischenpressers	Hubbetrag: 20mm / Hub: Standard 4mm (0~10mm)
Variable untere Position des Zwischenpressers	Standard {{0}},5 mm (max. 0-7,0 mm)
Nadel (zum Zeitpunkt der Lieferung)	DP×17(#18) (135×17 Nm110)	DP×17(#23) (135×17 Nm260)	DP×17(#18)(135×17Nm110)	DP×17 (#23)(135×17 Nm260)
Faden	#50-#2	#20-#2	#50-#2	#20-#2
Haken	Greifer mit doppelter Kapazität
Speicherung der Musterdaten im Speicher	Hauptspeicher: Max. 500.000 Stiche, 999 Muster (max. 50.000 Stiche/Muster)
	Externe Medien: Max. 50000000 Stiche, 999 Muster (max. 50000 Stiche/Muster)
Vergrößerungs-/Verkleinerungsmöglichkeit	Das Muster kann unabhängig voneinander in X- und Y-Richtung um 1 % bis 4 0 0 % (0,1 %-Schritte) vergrößert/verkleinert werden.
Vergrößerungs-/Verkleinerungssystem	Eine Mustervergrößerung/-verkleinerung kann durch Erhöhen/Verringern der Stichlänge oder der Stichzahl erfolgen (Zum Zeitpunkt der Musterauswahl kann nur die Stichlänge erhöht/verringert werden.)
Spulenfadenzähler Produktzähler	Auf-/Ab-System (0-9999)
Schmierung	Der Rahmen wird mit Fett geschmiert. Der Haken und das Hakenantriebswellengetriebe werden aus einem Tank geschmiert
Schmieröl	Haken: JUKI New Defrix Oil No.2 (entspricht ISO VG32)
Nähmaschinenmotor	Kompakter AC-Servomotor (Direktantriebssystem)
Leistungsbedarf Leistungsaufnahme	Einphasig, 3-Phase 200-240V / 550VA
Druckluft-/Luftverbrauch	{{0}}.5-0.55 MPa (max. 0,55 MPa) / 1,8 dm³ / min (ANR)
Gesamtgewicht	401 kg		410kg
Maße	1703×1370×1200mm (ohne Garnständer)		1923×1370×1200 mm(ohne Garnständer)



Die programmierbare Musterschneidemaschine JUKI AMS-224EN erreicht nicht nur eine höhere Produktivität durch sofortige Erhöhungen/Verringerungen der Nähgeschwindigkeit am Anfang/Ende des Nähens und eine erhöhte Geschwindigkeit beim Fadenabschneiden, sondern erreicht auch eine flexible Reaktionsfähigkeit auf Materialien, die eine Verbesserung versprechen Nahtqualität durch JUKIs einzigartige aktive Spannung und programmierbaren Zwischenpresser.

Die AMS-EN-Serie wurde auf dem Markt aufgrund ihrer Benutzerfreundlichkeit, die durch die reibungslose Ausrichtung des Nähmaterials und das große Farb-Flüssigkristall-Touchpanel erreicht wird, positiv aufgenommen.

Die Serie wird nun um zwei weitere Modelle erweitert:

Das AMS-224EN-4530 [450mm(X)×300mm(Y)]

Das AMS-224EN-6030 [600mm(X)×300mm(Y)]

Für den XY-Vorschubmechanismus wurde ein neu entwickeltes, gebergesteuertes Schrittmotorsystem eingesetzt. Dies trägt zu einer genaueren Nähleistung und einer höheren Produktivität bei.



JUKI AMS-224DE programmierbare MustermaschineFührt verschiedene Arten von Nähten durch und nutzt den größeren Nähbereich optimal für verschiedene Nähanwendungen aus, z. B. Anbringen von Griffen an Taschen und Beuteln, Anbringen von Gürteln, Nähen vieler kleiner Teile gleichzeitig, Anbringen von Teilen an Schuhen und Sportschuhen (ein Paar). Schuhe) und Nähen von Airbags.



Bei der Entwicklung des AMS-224EN wurde Wert auf die Einsparung von Strom gelegt, um die Wirtschaftlichkeit zu steigern. Die Maschine verfügt über ein Direktantriebssystem mit einem kompakten AC-Servomotor zum Antrieb des Maschinenkopfs. Es verfügt außerdem über ein Encoder-Steuerungssystem, das den Schrittmotor mit einer minimalen elektrischen Leistung entsprechend dem Gewicht des Materials und der Stichlänge für den Materialvorschub-XY-Antrieb antreibt. Mit diesen beiden Systemen wird der durchschnittliche Stromverbrauch der Maschine im Betrieb um 30 % und im Standby um 45 % reduziert, verglichen mit unserem herkömmlichen Modell (AMS-224C), das kein Encoder-Steuerungssystem enthält.

*Die Grafik bietet einen Vergleich zwischen AMS-224EN und AMS-224C beim Nähen von Formverriegelungen (ca. 1,000 Stiche) der oberen Teile des rechten und linken Schuhs unter der durchgehenden Naht Nähmodus.



Durch den Encoder-gesteuerten XY-Antrieb des Schrittmotors kann die Position des Vorschubs während des Nähens überprüft werden. Dies verbessert die Genauigkeit des Vorschubs erheblich. Dadurch wird die Verformung eines Nähmusters, die beim Nähen mit hoher Geschwindigkeit oder beim Nähen eines schweren Materials wahrscheinlich auftritt, deutlich reduziert.



Der Nadelfaden-Spannungsregler wurde mit einer markterprobten aktiven Spannung ausgestattet. Mit der aktiven Spannung sind punktgenaue Änderungen der Nadelfadenspannung während des Nähens möglich. Die Nadelfadenspannung kann daher in Abhängigkeit von der Materialstärke eingestellt und je nach Nährichtung Stich für Stich über das Bedienfeld korrigiert werden. Da die Nadelfadenspannung reproduzierbar ist und ein breiteres Spektrum an Nähbedingungen unterstützt, kann die Zeit, die für die Einrichtungsänderung bei einer Prozessumstellung erforderlich ist, reduziert werden.



Das IP-420-Touchpanel bietet markterprobten Bedienkomfort. Es ist mit einem Breitbildschirm und programmierbaren Funktionen ausgestattet. Daten können eingegeben/bearbeitet werden, während die Nadelbewegung visuell überprüft wird.

Das Farb-LCD-Gerät zeigt Nähdaten wie Stichform, Nadelfadenspannung, Vergrößerungs-/Verkleinerungsverhältnis, Nähgeschwindigkeit und Stichzahl auf einen Blick an. Die IP-420 wird standardmäßig mit 14 verschiedenen Anzeigesprachen ausgeliefert.

Anpassungsfunktion für die Tastensperre

Der Zustand der Tastensperre kann beliebig eingestellt werden. Daher ist es möglich, Elemente auszublenden, die von den Bedienern nicht bearbeitet werden sollen.

Vereinfachter Betriebsmodus

Die Vereinfachung der eingestellten Elemente und des Bildschirmübergangs des IP-420 erhöht die Benutzerfreundlichkeit und trägt dazu bei, die Ermüdung des Bedieners zu verringern.



Mit dem Handrad, das am Maschinenarm angebracht ist, kann nicht nur die Höhe der Nadelstange oder des Zwischendrückers, sondern auch der Nadeleinstichpunkt zum Zeitpunkt der Datenprogrammierung einfach eingestellt werden.



Das mechanische Ventil bewegt sich entsprechend der Niederdrücktiefe des Pedals nach oben und unten. Dies ermöglicht eine einfache Positionierung eines Nähteils.



JUKI AMS-224EN programmierbares MusterDie Maschine erreicht mit 2.500 sti/min die höchste Nähgeschwindigkeit unter denen mit vergleichbarer Nähfläche. Die maximale Nähgeschwindigkeit wird ab dem 2. Stich ab Nähbeginn erreicht. Die Maschine bleibt bis kurz vor Nähende auf maximaler Nähgeschwindigkeit und bremst sofort ab.

Der einzigartige schrittmotorgesteuerte Fadenabschneidemechanismus von JUKI sorgt für eine schnelle und gleichmäßige Fadenabschneideleistung und verkürzt die Gesamtzykluszeit erheblich.

Durch den Einsatz eines Hauptwellen-Direktantriebssystems weist die Maschine ein verbessertes Ansprechverhalten auf.



Der Rahmen (Nadelstangeneinheit und Fadengeber) wird mit Fett geschmiert und der Greifer wird mit einer winzigen Menge Öl aus dem Öltank versorgt.

Die fortschrittliche Trockentechnologie von JUKI, die in einer Reihe unserer Nähmaschinenmodelle zum Einsatz kommt, schützt Ihre Produkte vor Ölflecken.

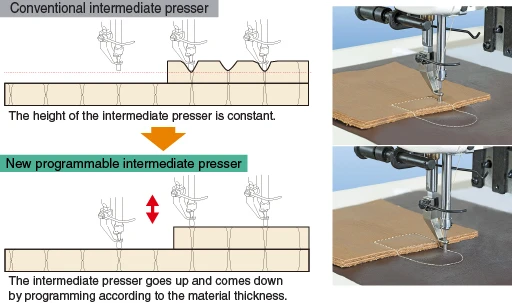

Mit dem programmierbaren Zwischendrücker lässt sich die Höhe des unteren Totpunkts des Zwischendrückers entsprechend der Materialstärke einstellen und so nicht nur Nähstörungen wie Stichaussetzer und Fadenrisse vorbeugen, sondern auch das Nähgut vor Beschädigung schützen durch den Presser. Auch während des Nähens lässt sich die Höheneinstellung problemlos ändern. Durch die ideale Kombination aus aktiver Spannung und programmierbarem Zwischendrücker fertigt die Maschine schöne, gleichmäßige Nähte ohne Stichauslassungen auch an mehreren Stellen des Materials.



Mit der IP-420 erstellte Nähdaten können im Speicher des Hauptteils der Nähmaschine gespeichert werden. Die Speicherkapazität beträgt maximal 500,000 Stiche und 999 Muster (max. 50,000 Stiche pro Muster). Zusätzlich zur CompactFlash 33-Karte ist das Hauptgehäuse der Nähmaschine standardmäßig mit einem USB-Anschluss ausgestattet. Jetzt können Daten mithilfe eines USB-Sticks auf/von verschiedenen Medien (FD (Disketten), SM (SmartMedia), CF (CompactFlash), SD (Secure Digital Card) usw.) eingegeben/ausgegeben werden Kartenleser. Die maximale Anzahl an Stichen, die für jedes Medium im Speicher gespeichert werden können, beträgt etwa 50,000,000.



Der Hub des Futterrahmens beträgt maximal 30 mm. Dies ermöglicht ein einfaches Auflegen eines schweren Materials auf die Maschine.



Am unteren Teil der Maschine ist außerdem eine Umlenkrolle vorgesehen. Dies ermöglicht eine einfache Einstellung des Hakens.
